目前市场上板型种类繁多，各钢结构公司都有自己的相应的板型，但占主导地位的还是以下几种系列的板材：屋面以360度咬口板为主，墙面以暗口波浪板、螺钉外露板为主、楼承板以钢筋桁架楼承板、开口型、闭口型楼承板为主。下面以国内一家钢结构公司的板型为例，作下简单介绍。
1、屋面板系列
屋面常用的压型钢板型号有HV-470、HV-612、HV-380、HV-450等；
铝镁锰系列有HV-330、HV-400、HV-430等；

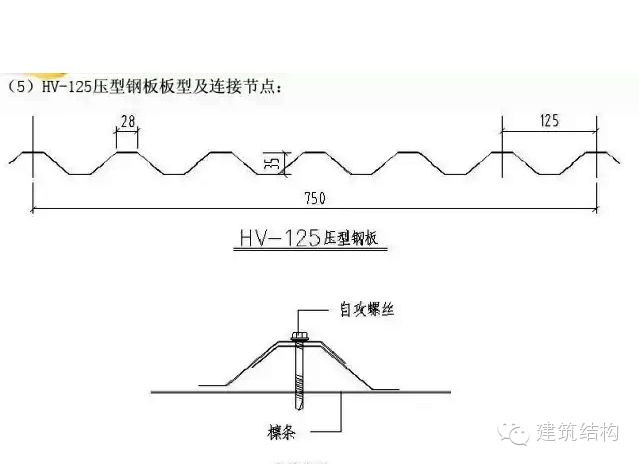

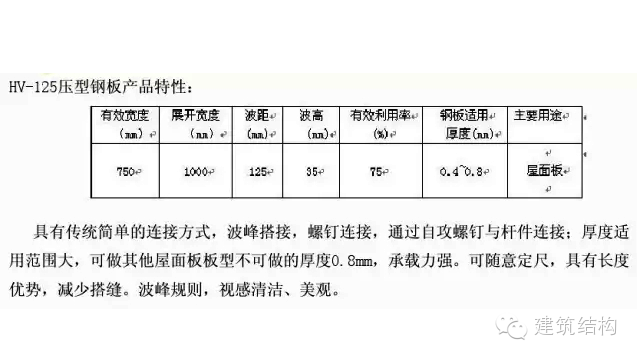

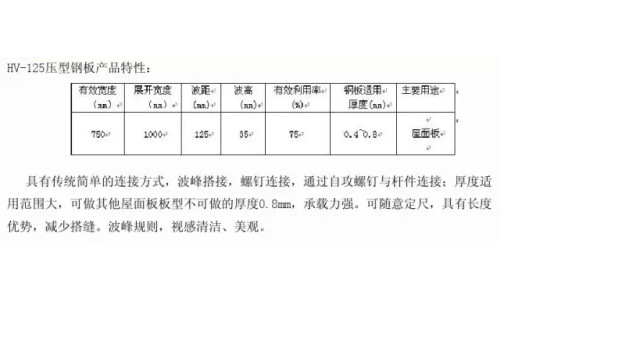

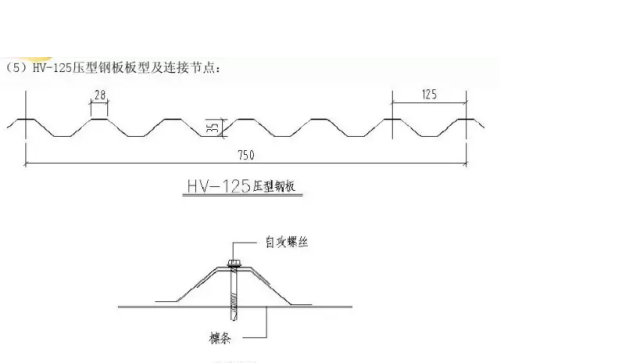

与柔性屋面配套的专用螺钉板HV-125、HV-256压型钢板；
其他单板压型钢板还有HV-207A（琉璃瓦），以及我们最常用的内层HV-109、HV-900压型板。
双层板有聚氨酯屋面板、岩棉屋面板、EPS轻质屋面板。

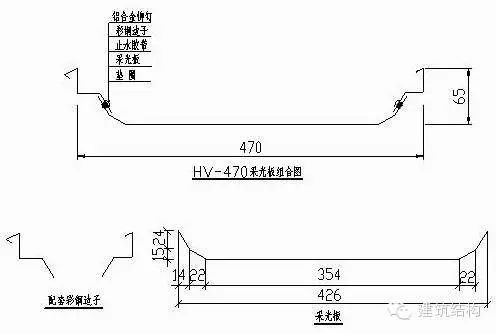

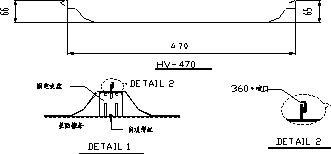

（1）HV-470屋面板板型及连接节点：

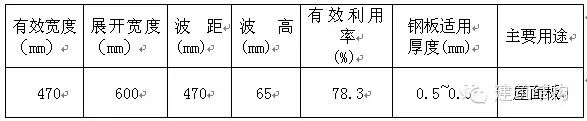

HV-470屋面板产品特性：
HV-470屋面板采用展开宽度600mm的彩钢卷板，机械压型有效宽度470mm,有效利用率达78.3%，波峰65mm，一般用于建筑物屋面外层板；采用360度暗扣式咬合，通过专用滑动固定支座，将支座的底座与檩条用螺钉连接，使板与支座扣件360度咬合扣合；该支座具有二大特点：1、支座下设绝缘垫片，防止冷桥和热桥；2、专用滑动固定支座，防止温度变化产生热膨胀冷缩变型。双锁定直立式扣合缝相互连接，比一般金属屋面减少95%的穿孔固定件，具有优良的密封性能，双锁定直立缝高出屋面75mm，消除漏水最大隐患，防水渗漏性能独特，外表面无螺钉，实用美观。

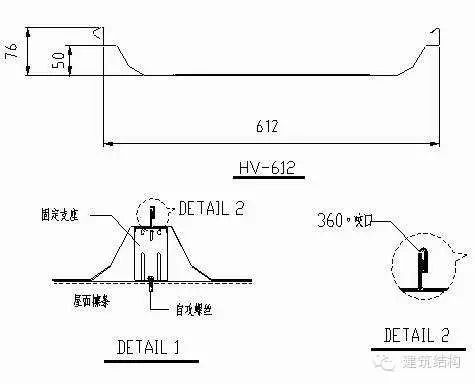

（2）HV-612屋面板板型及连接节点：

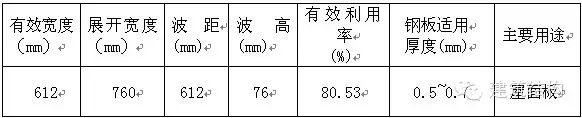

HV-612屋面板产品特性：
HV-612屋面板采用展开宽度760mm的彩钢卷板，机械压型有效宽度612mm,有效利用率达 80.5%，波峰75mm，一般用于建筑物屋面外层板；采用360度暗扣式咬合，通过专用滑动固 定支座，将支座的底座与檩条用螺钉连接，使板与支座扣件360度咬合扣合；该支座具有二 大特点：1、支座下设绝缘垫片，防止冷桥和热桥；2、专用滑动固定支座，防止温度变化 产生热膨胀冷缩变型。双锁定直立式扣合缝相互连接，比一般金属屋面减少95%的穿孔固定 件，具有优良的密封性能，双锁定直立缝高出屋面75mm，消除漏水最大隐患，防水渗漏性 能独特，可用作屋面圆弧板；外表面无螺钉，实用美观，是一种利用率高经济实用的屋面板。

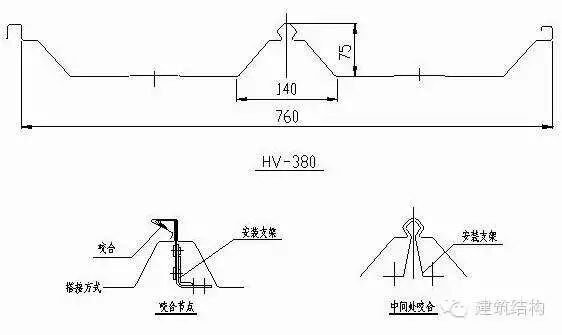

（3）HV-380屋面板板型及连接节点：
HV-380屋面板产品特性：
为什么跟HV-612的参数一模一样？？
HV-380屋面板采用展开宽度1000mm的彩钢卷板，机械压型有效宽度760mm，有效利用率达76%，波峰75mm，一般用于建筑物屋面外层板；采用180度暗扣式咬合。通过专用滑动固定 支座，将支座的底座与檩条用螺钉连接，使板与支座扣件180度咬合扣合；该支座具有两大特点：
1、支座下设绝缘垫片，防止冷桥和热桥；
2、专用滑动固定支座，防止温度变化产 生热膨胀冷缩变型。180度咬口，减少咬口对涂层的破坏，波型高，受力性能优越，外表面无螺钉，实用美观，可弯圆。

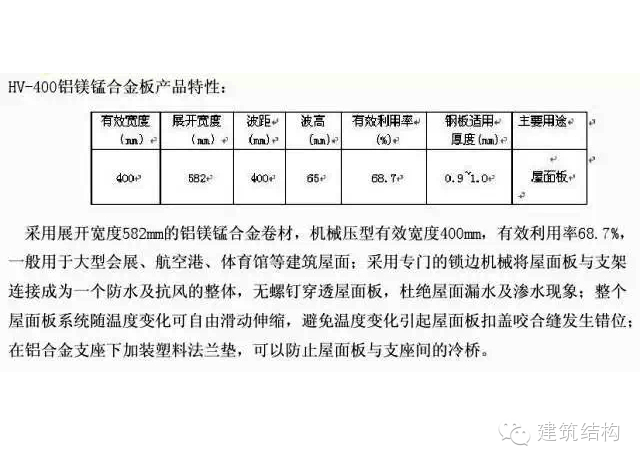

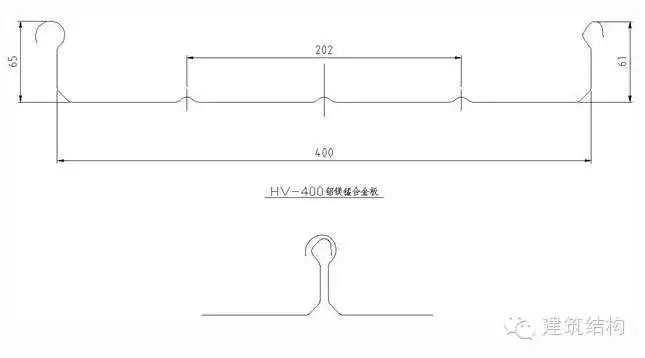

（4）HV-400铝镁锰板板型及连接节点：

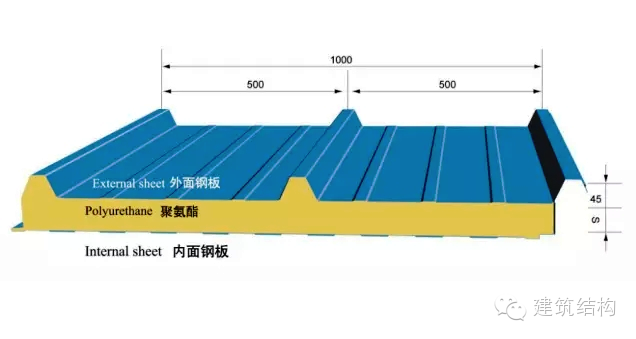

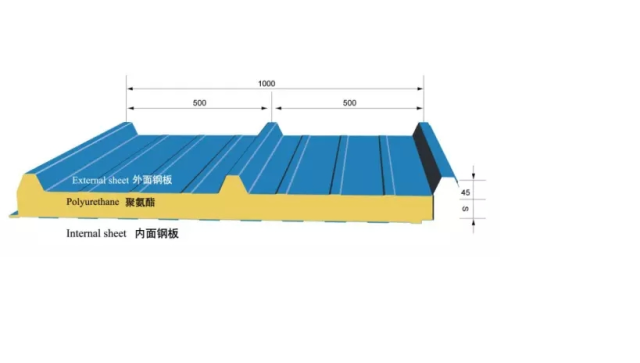

聚氨酯彩钢夹芯板六大核心优势：
1、节能保温：芯材闭孔率≥97%，隔热性能优越。
2、阻燃防火：产品已通过《国家固定灭火系统和耐火构件质量监督检验中心》检验，燃烧等级可达到GB8624-2006相应标准。
3、气密隔音：吸音性好，对雨水、冰雹等冲击而引起的声响有消减作用。
4、绿色环保：不含甲醛，不受微生物侵袭，可循环使用。
5、美观经济：表面形式多样、色彩丰富、减少材料损耗，节省施工时间及工程费用。
6、施工快捷：聚氨酯板材是在工厂高度受控、恒温的环境下生产，质量稳定、施工快速、应用已超过35年。
2、墙面板系列
墙面常用的板型有暗扣板、螺钉隐藏式板、螺钉外露板。
HV-310、HV-156、HV-360属暗扣板；
HV-248属螺钉隐藏式板；
HV-200属螺钉外露板；

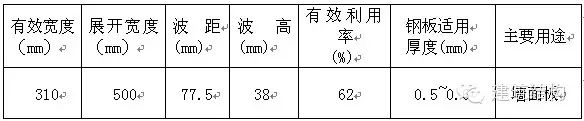

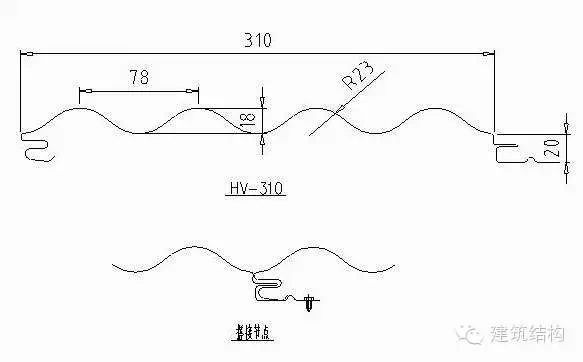

HV-310墙面板产品特性：
HV-310墙面板采用展开宽度500mm的彩钢卷板，机械压型有效宽度310mm,有效利用62%， 波峰38mm，一般用于建筑物外层板；较传统的板型不同，该板型为单层暗扣式横向板（也 可做竖向板用），螺钉不外露，防水效果优；表面为波浪型，承载能力强、外观新颖、美 观大方，独特的防水性能，主要适用于办公楼、工业厂房、大型的公共建筑物墙面。

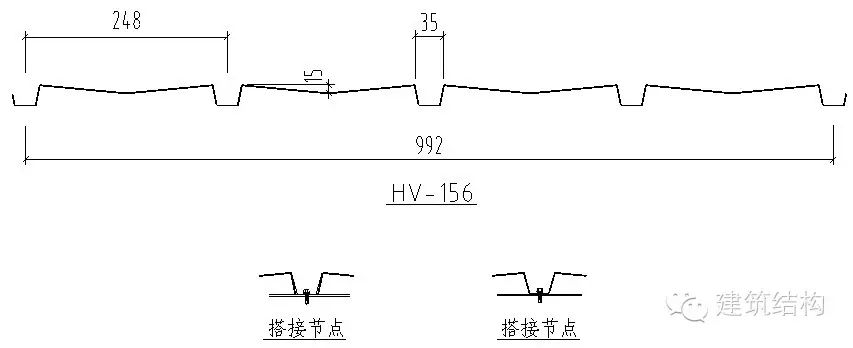

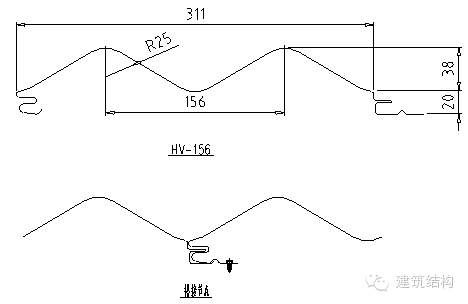

（2）HV-156大波浪板板型及连接节点：

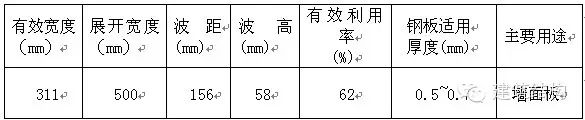

HV-156墙面板产品特性：
HV-156墙面板采用展开宽度500mm的彩钢卷板，机械压型有效宽度311mm,有效利用62%， 波峰58mm，一般用于建筑物外层板；较传统的板型不同，该板型为单层暗扣式横向板（也可做竖向板用），螺钉不外露，防水效果优；表面为波浪型，承载能力强、外观新颖、美观大方，独特的防水性能，主要适用于办公楼、工业厂房、大型的公共建筑物墙面。

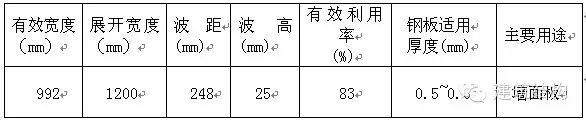

（3）HV-248压型钢板板型及连接节点：
HV-248墙面板产品特性：
HV-248压型钢板主要用作外墙板，也可当内层板，该板型有效利用面积大，经济实用；
波峰规则，视感清洁、美观 ，螺钉隐藏在波谷内。

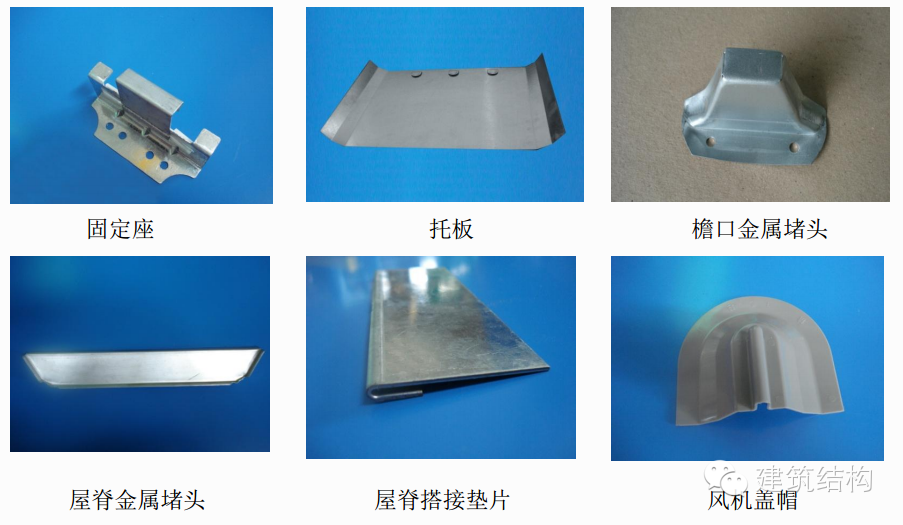

2、配套的小件：

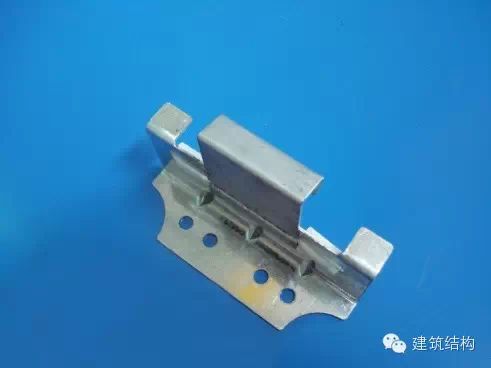

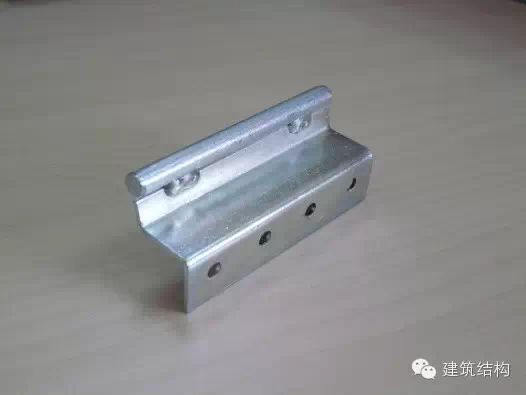

固定座

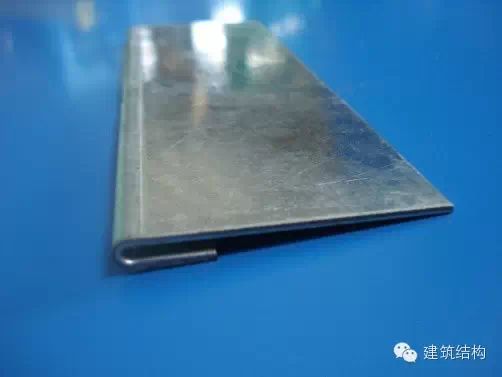

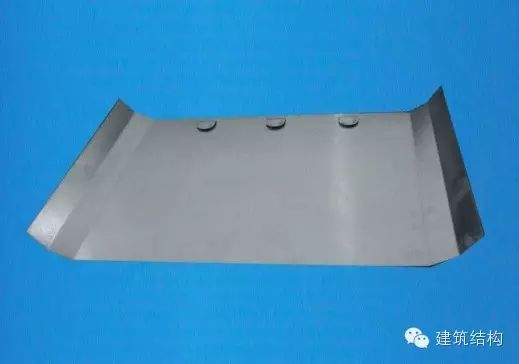

托板
檐口金属堵头

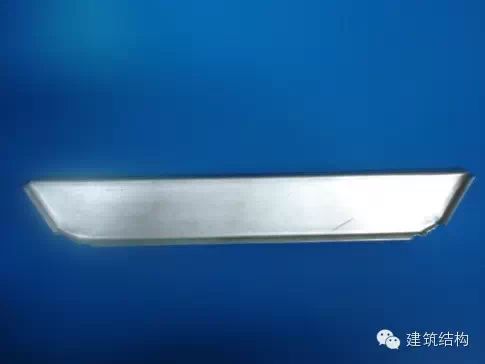

屋脊金属堵头
屋脊搭接垫片

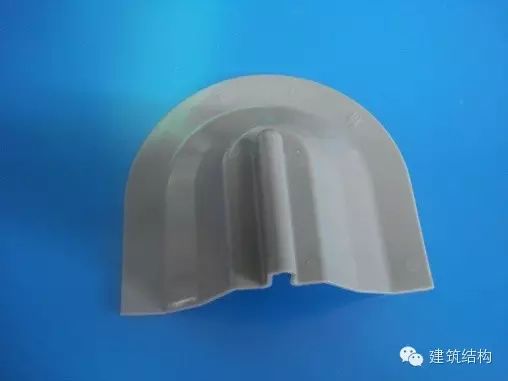

风机盖帽

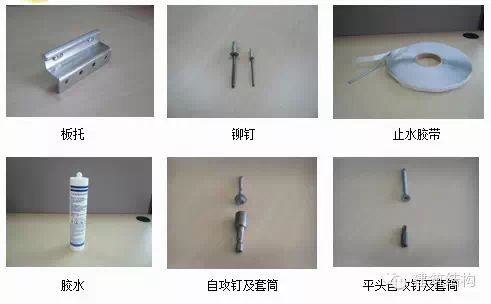

3、常用的板材连接方式有铆钉连接和自攻螺钉连接两种。

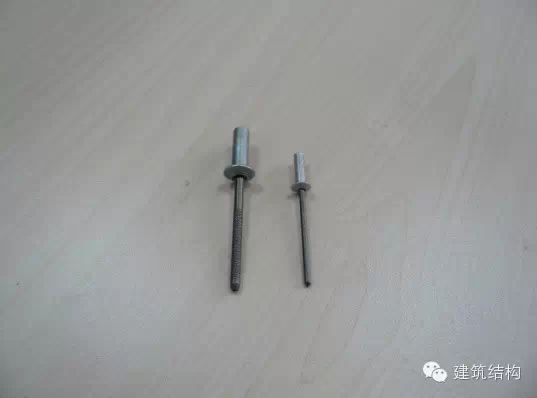

铆钉连接是利用铆钉将两个或两个以上的元件（一般为板材或型材）联接在一起的一种不可拆卸的连接。常用的有半圆头、平头、沉头铆钉、抽芯铆钉、空心铆钉。

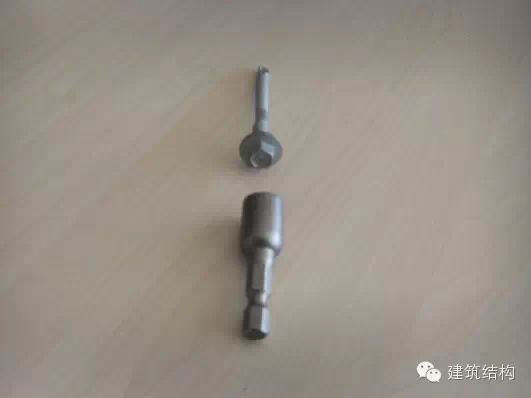

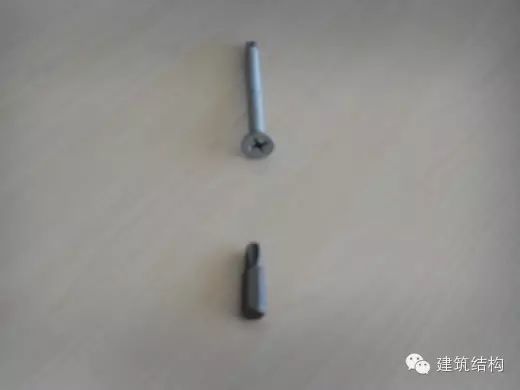

自攻螺钉：多用于薄的金属板（如钢板等）之间的连接。由于自攻螺钉的螺纹表面具有较高的硬度，可在被连接件的螺纹底孔中攻出内螺纹，从而形成连接。

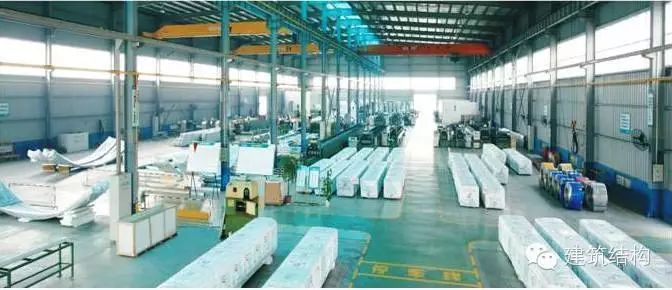

三、工厂的加工制作
1、生产流程

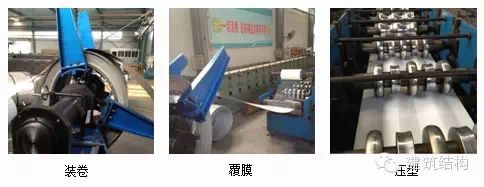

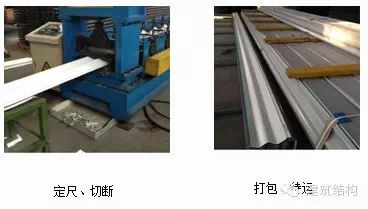

压型钢板生产流程：装料、成型、切断、打包。
聚氨酯线生产流程：上料、覆膜、预热、喷胶、发泡、定型、切割、半自动打包。

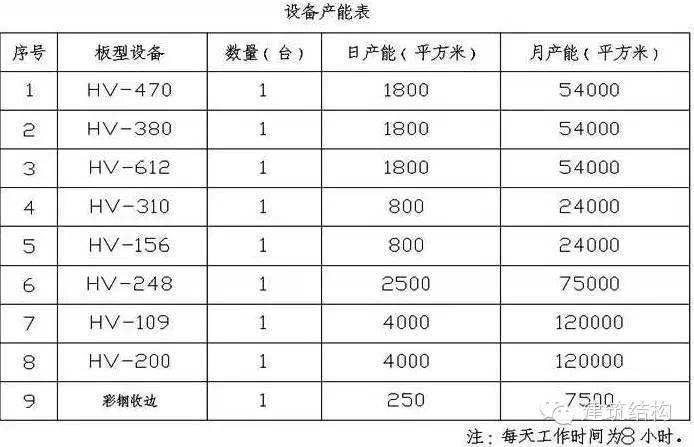

2、加工产能
3、质量控制

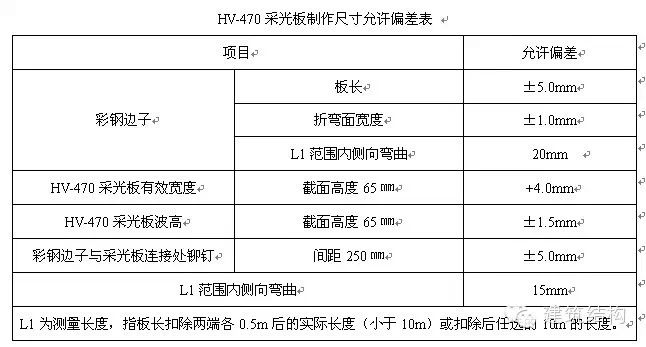

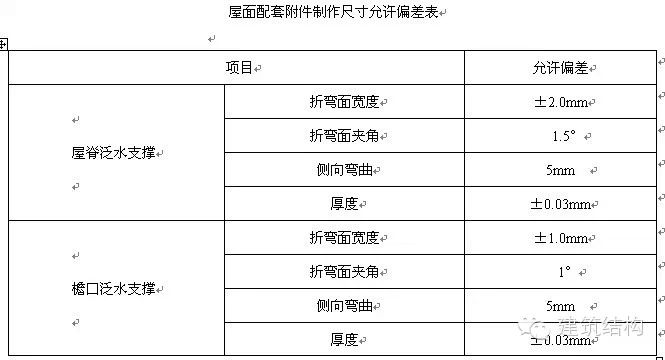

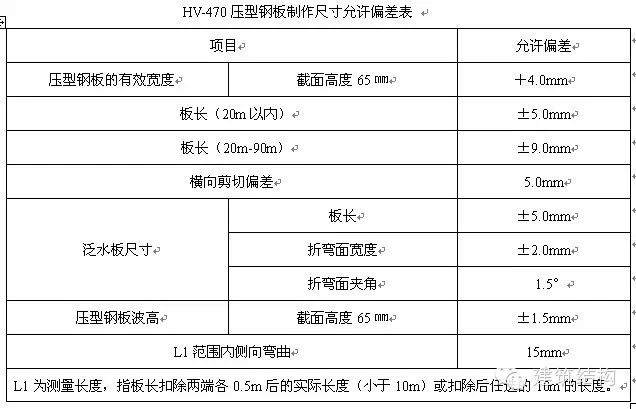

由于板材的特殊性，一旦出现质量事故就会直接产生报废，不宜反修，因此要求加工时必须严格控制其质量，做到出厂合格率为100%。为了达到这个目标，必须对其各项数据都有严格的控制，具体见附表。
屋面板原材料采用镀铝锌本色板或者彩板，厚度0.50mm-0.8mm之间, 镀铝锌本色板双面镀铝锌量应不小于150g/m2，最高不超过180g/m2，镀铝锌彩板双面镀铝锌量应不小于100g/m2，最高不超过180g/m2，镀锌彩板双面镀锌量应不小于120g/m2，最高不超过275g/m2。材料屈服强度为普通、300Mpa、345Mpa三种，推荐最小屈服强度不小于300Mpa的材质。
玻璃纤维增强聚酯采光板，主要成分：玻璃纤维、间苯二甲酸聚酯、抗紫外线膜，板厚选用在1.2 ~2.0mm，使用年限≥15年，抗紫外线≥99%，耐温限度-40 ~ +120℃。
4、产品包装及运输
（1）包装时，相同编号的压型板成叠用垫板上下垫实，用打包带捆扎，每捆的重量不宜超过3吨。包装箱应有足够的强度及适当的大小和重量，以保证在运输、搬运及堆垛过程中不会损坏，产品在箱内无窜动或挤压，包装箱内应有产品合格证及装箱单。包装完成后的压型板，统一在其下垫上松木条。
（2）压型钢板和彩钢配件应按区域分工程，分别堆放。入库后的构件成品，由保管员负责贮存保管。成品要堆放在安全、干燥，便于吊运的位置。
（3）装车时，板材与车厢之间应妥善捆扎，以防止车辆颠簸而发生散落。运输绑扎必须固，防止松动。车厢最底层应垫铺泡沫板，防止板材与车厢磕碰产生损坏。空隙处应以泡沫或小木片等垫实，防止折弯。运输时，应根据板材的长度、重量选用车型，板材长出车身不应超过2米。产品在运输车辆上的支点、两端伸出的长度及绑扎方法均应保证产品不产生变形、不损伤产品表面涂层或镀层，发车前，应注意天气等不利因素。如遇雨雪天气，应注意以帆布覆盖车身。
避免用错导致搭接位置不正确。
|
